风力发电塔筒生产线

产品分类: 风电塔筒生产线
风力发电塔筒生产线是我公司针对风电行业设计生产的专用设备
订购热线:400-828-0778

产品展示/Product Display


产品概述:

全球范围内对于清洁能源的需求和支持力度越来越大,风力发电作为其中的重要组成部分,其市场需求和前景非常广阔。风电塔筒作为其重要的组成部分,是风力发电的核心组件之一其市场需求也将会不断增长。我司专门针对风电行业的需求和市场特点,设计生产了一系列专用设备,形成了整条风电塔筒生产线。

主要包括:下料切割设备、筒体纵、环缝焊接设备、筒体液压组对滚轮架、法兰自动焊接设备、喷砂油漆滚轮架、塔筒转运设备等,整条生产线可大大提高生产效率。

风电塔筒的生产工艺流程一般如下:数控切割机下料,厚板需要开坡口,卷板机卷板成型后,点焊,定位,确认后进行内外纵缝的焊接,圆度检查后,如有问题进行二次较圆,单节筒体焊接完成后,采用液压组对滚轮架进行组对点焊后,焊接内外环缝,直线度等公差检查后,焊接法兰后,进行焊缝无损探伤和平面度检查,喷砂,喷漆处理后,完成内件安装和成品检验后,运输至安装现场。


产品组成:

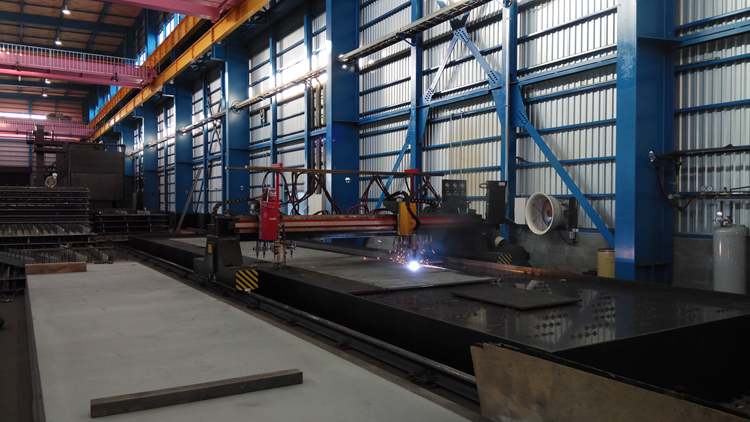

1.数控下料切割机



数控火焰/等离子切割机采用龙门式结构,双边驱动,是将电脑控制、精密机械与氧燃气切割相结合的高效率、高性能的自动化设备。

轨距 有效切割宽度 有效切割长度 切割厚度 切割速度
3000-10000mm 2300-9300mm 轨长减2500mm 6-100mm 50-1000mm/min

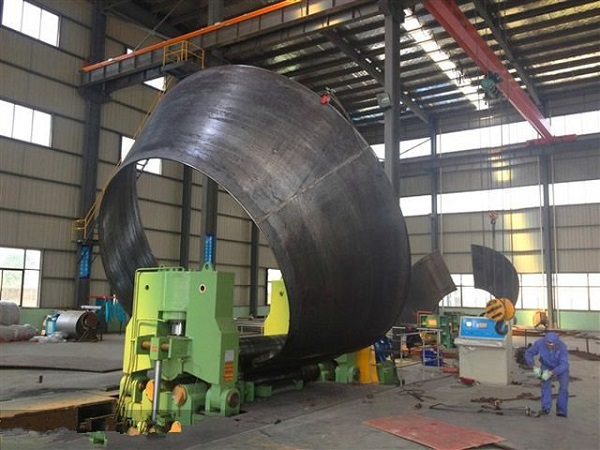

2.卷板成型机


上辊万能式液压卷板机的工作原理是通过液压力、机械力等外力的作用,使工作辊运动,从而使板材压弯或卷弯成形。根据不同形状的工作辊的旋转运动以及位置变化,可以加工出椭圆形件、弧形件、筒形件等零件。


规格型号

最大卷制厚度
(mm)

最大预弯厚度
(mm)

最大卷制宽度
(mm)

上辊直径
(mm)

主电机功率
(kw)

W11SNC-12x2000

12

10

2000

250

5.5

W11SNC-16x2000

16

12

2000

255

7.5

W11SNC-16x2500

16

12

2500

300

15

W11SNC-18x3000

18

14

3000

350

15

W11SNC-20x3000

20

16

3000

375

18.5

W11SNC-25x2500

25

20

2500

380

22

W11SNC-30x2500

30

25

2500

410

30

W11SNC-30x3000

30

25

3000

450

37

W11SNC-32x3000

32

28

3000

480

37

W11SNC-35x2500

35

30

2500

460

37

W11SNC-35x3000

35

30

3000

510

45

W11SNC-40x2500

40

35

2500

500

45

W11SNC-40x3000

40

35

3000

540

55

W11SNC-40x4000

40

32

4000

610

55

W11SNC-45x3000

45

40

3000

590

55

W11SNC-45x4000

45

40

4000

660

55

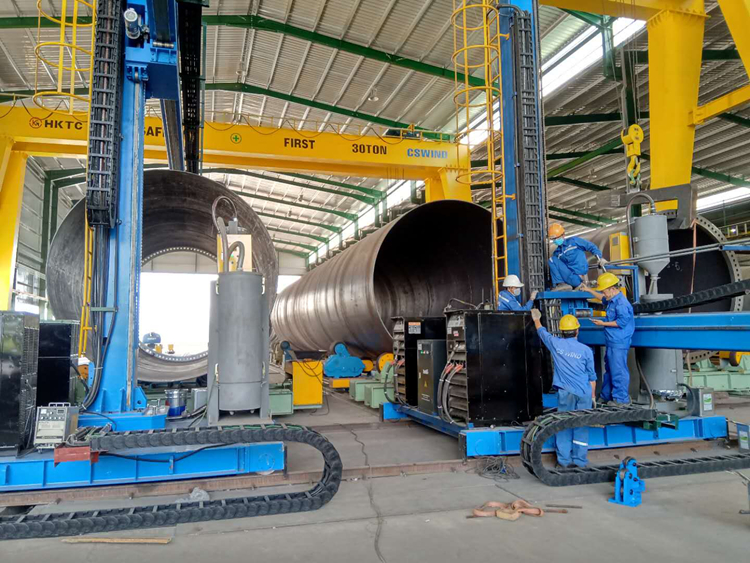

3.纵、环缝焊接机


筒体的内、外纵缝及环缝的焊接,一般采用十字型焊接操作机、滚轮架和埋弧焊电源配套组合的焊接中心进行焊接。如果只需要焊接筒体的外纵缝及外环缝,也可以采用龙门式焊接机或悬臂式焊接平台代替十字焊接操作机。


型号  重型  重型  重型  中型  中型  轻型  精密性
横臂升降有效行程(mm)  8000  5000  4000  3500  3000  2000  3000
横臂伸缩有效行程(mm)  6000  6000  5000  5000  4000  2000  4000
适用圆筒直径(mm)  1000-8000  1000-5000  1000-4000  700-3500  700-3000  500-2000  700-3000
几座回转角度  -180、180  -180、180  -180、180  -180、180  -180、180  -180、180  -180、180
横臂升降速度(m/min)  0.9  1  1  1  1   0.3  1
横臂伸缩速度(m/min)  0.12-1.2  0.12-1.2  0.12-1.2  0.12-1.2  0.12-1.2  0.12-1.2  0.12-1.2
台车进退速度(m/mim)  3  3  3  3  3  1.5  3
台车导轨中心距(mm)  2308  1780  1780  1780  1500  900  1500


4.液压组对滚轮架



风塔线的筒体是由一节节的单个筒体逐段拼接而成,拼接过程中一般使用液压组对滚轮架和十字焊接操作机相互组合的方式。

液压组对滚轮架通常用于装配风塔/锥管等较长筒体的焊接。组对功能通过4个液压缸微调整滚轮中心距,从而带动单节筒体上翘、下斜等动作,调节单个单节筒体的高度,完成单节筒体与塔筒体对口,以便点焊组对。根据筒体的长度,液压组对滚轮架有多种组合方式:液压顶升滚轮架的固定或移动、组对后滚轮架的主、被动型号及数量的选择等。

液压组对及焊接一般在车间内部完成,即在车间内完成较长塔筒的制作。对于很高的海上风电塔筒,有时候还需要在码头再次进行二次拼接及焊接过程,需要更进一步的大组对及焊接。

规格型号

FHGK

40

FHGK

60

FHGK

100

FHGK

160

FHGK

250

FHGK

400

FHGK

500

FHGK

630

FHGK

800

FHGK

1000

FHGK

1250

FHGK

1600

最大载重 Ton

40

60

100

160

250

400

500

630

800

1000

1250

1600

工件直径范围

最小直径(mm)

600

750

800

1000

1000

1000

1000

1000

1500

1500

2000

2000

最大直径(mm)

4200

5000

6000

6000

7000

7500

8000

8500

9000

10000

15000

15000

橡胶轮

尺寸

直径(mm)

400

450

550


宽度(mm)

240

260

320

金属轮

尺寸

直径(mm)


620

700

800

800

850

1000

1000

1000

1100

宽度(mm)

220

260

300

300

350

350

350

400

450

线速度 mm/h

600~1200

速度调节方式

变频无级调速或电磁无级调速

旋转电机功率 kw

2×1.5

2×1.5

2×2.2

2×3

2×4

2×5.5

2×5.5

2×7.5

2×7.5

2×11

2×15

2×18.5

泵站电机功率 kw

3

3

4

5.5

5.5

7.5

7.5

11

11

15

15

15

设备重量 Ton

3

4.5

6.5

10

16

20

22

25

30

35

56

60

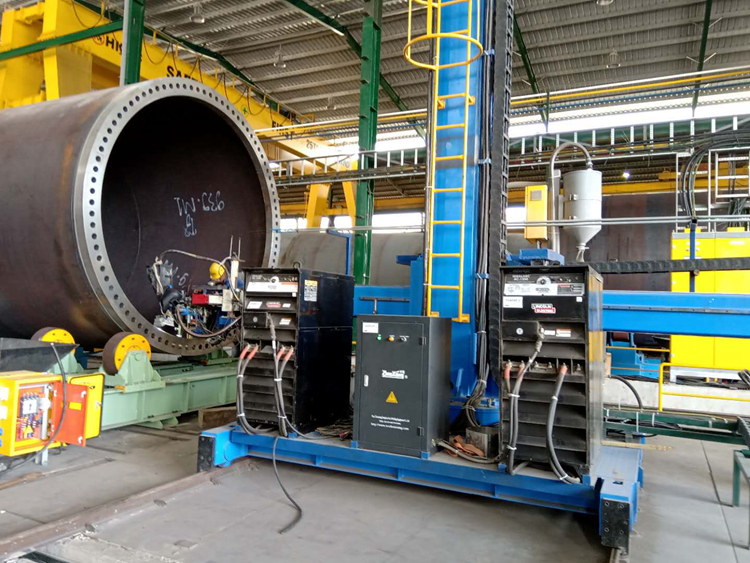

5.法兰焊接机


法兰与筒节的焊接,一般采用焊接操作机和倾斜滚轮架相配合的埋弧焊焊接方式。倾斜式滚轮架一般采用10T或20T可调式(对于小的薄壁筒体可以选用自调式),根据实际需要,可以采用液压翻转滚轮架或将滚轮架直接固定在一个带有一定角度(固定支架的角度,可以根据焊接工艺的要求确定,常见的有22°、45°等)的支撑架上,以使焊缝焊接始终处于船型焊方式焊接。滚轮转速采用变频调速,启动、停止平稳,焊接使可以方便的调整筒体的转速。焊接操作架根据筒体的直径选择,一般采用高立柱,短横臂的结构。

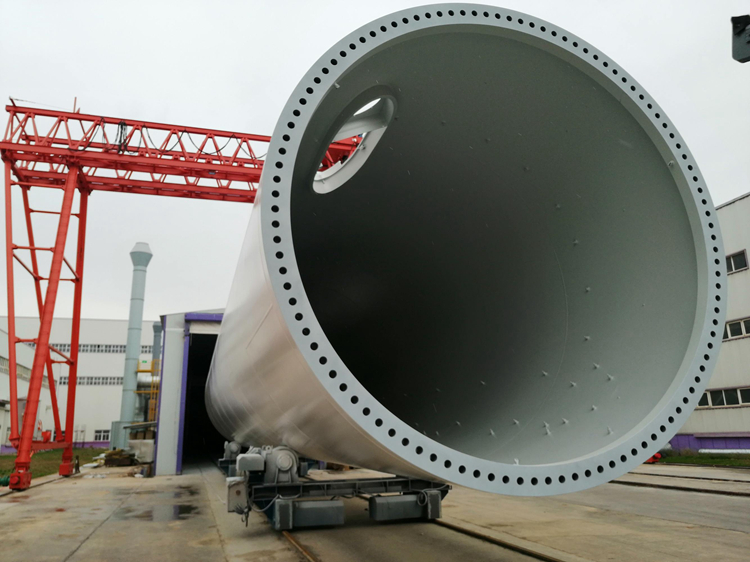

6.塔筒喷砂、喷涂


此滚轮架主要用于风塔塔筒的喷砂、喷涂,滚轮架材质使用优质聚氨酯,有效保护工件表面。
