h型钢二次加工线

产品分类: H型钢二次加工线
订购热线:400-828-0778


产品介绍:

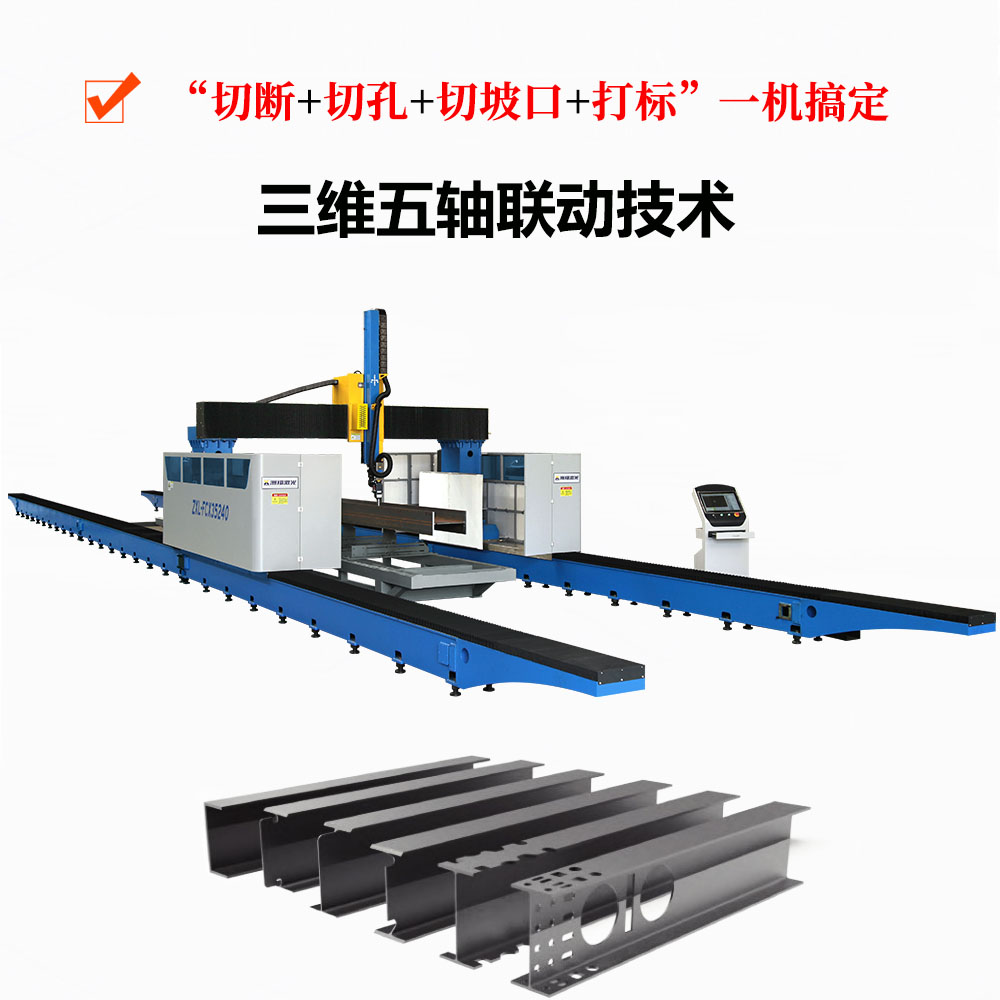

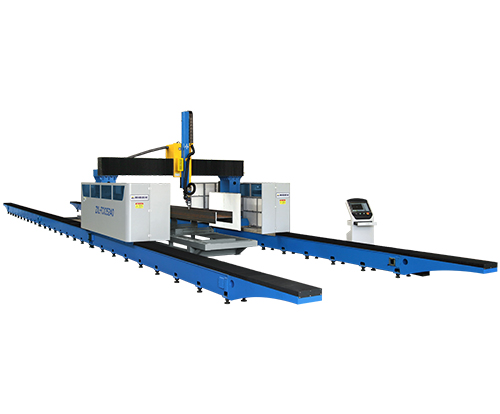

二次加工线大图

H型钢激光二次加工线是集激光切割、精密机械、智能检测、三维五轴数控技术于一体的高新技术产品。钢结构加工领域如今依旧使用传统的手工、半自动下料方式,迫切需要一种高效高质的加工方式来提升效率和质量,减少人工成本。H型钢二次加工线淘汰原有的高人工成本、低效率,工序繁琐的落后生产方式,助力用户大幅提高生产效率和产品品质。此产品适应能力强,可个性化定制,广泛应用于 H 型钢、曲面钢、槽钢等对剖面切割形状具有较高精度要求的产品。


技数参数:


型号 FCX50320
型钢切割范围 高度:150-800mm
宽度:250-1200mm
长度:≤26000mm
X轴行程 2000mm
Y轴行程 26000mm
Z轴行程 900mm
X/Y轴定位精度 ±0.25mm
X/Y轴重复定位精度 ±0.05mm
X/Y/Z轴最大速度 30m/min
激光器功率 12000W-30000W


工艺特点及作业流程:

1.型钢切断、切孔、刻字、打标、划线一机搞定;2.具备精细孔切割工艺;3.支持各种搭接形式坡口切割工艺;4.支持TEKLA钢结构三维建模数据文件切割。

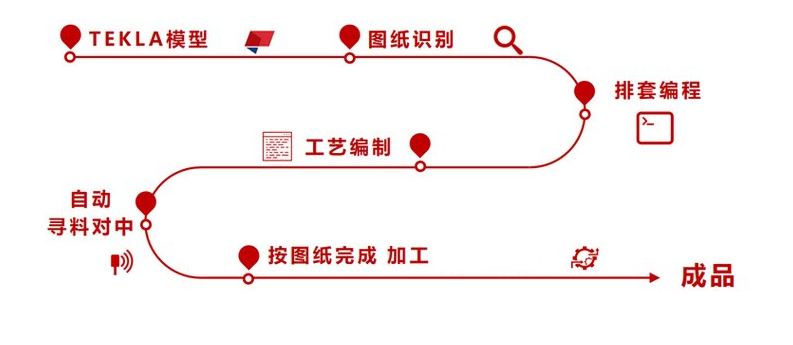

作业流程


设备性能:

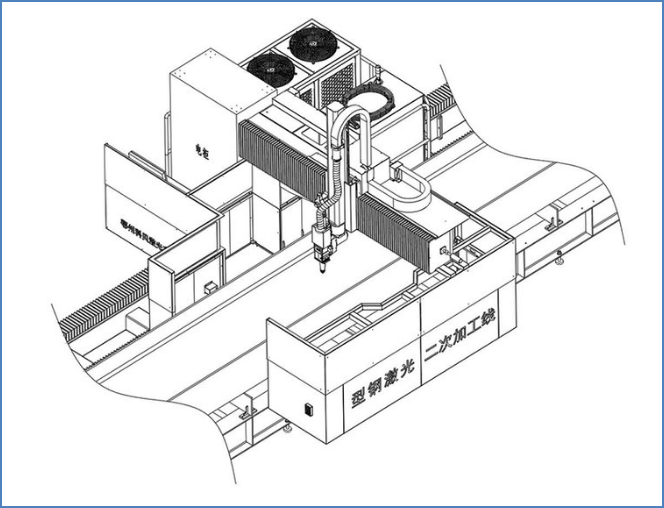

机头

♦选用先进的德国进口控制系统进行二次开发。

♦对高精尖技术的支持。

♦运用激光测量传感器精确测量。

♦考虑型钢形变大,以空间坐标作为加工依据。

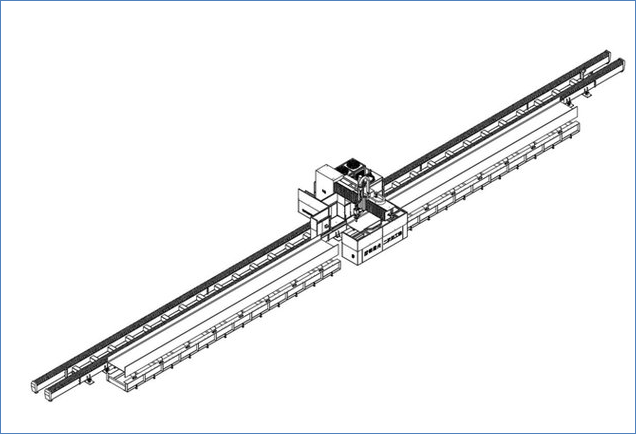

床身


双工位计:A工位切割的同时,B工位吊装上下料



自动寻料对中利用激光传感器寻找型钢的轴线,提高精度,节省时间,节省场地


加工灵活:可以分段加工,也可以全长加工






与传统加工对比:

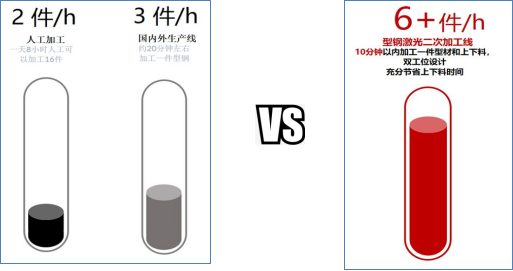

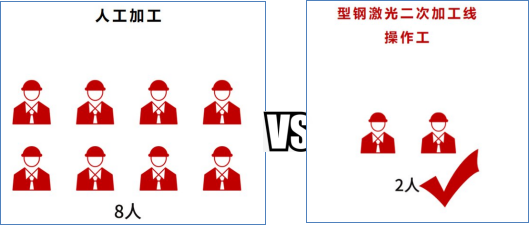

用工效率对比

用工效率


加工效率对比:

加工效率


加工精度对比:

人工:1mm-2mm  型钢激光二次加工线:0.2mm-0.5mm


加工费用对比:

人工:28元/件  型钢激光二次加工线:9元/件

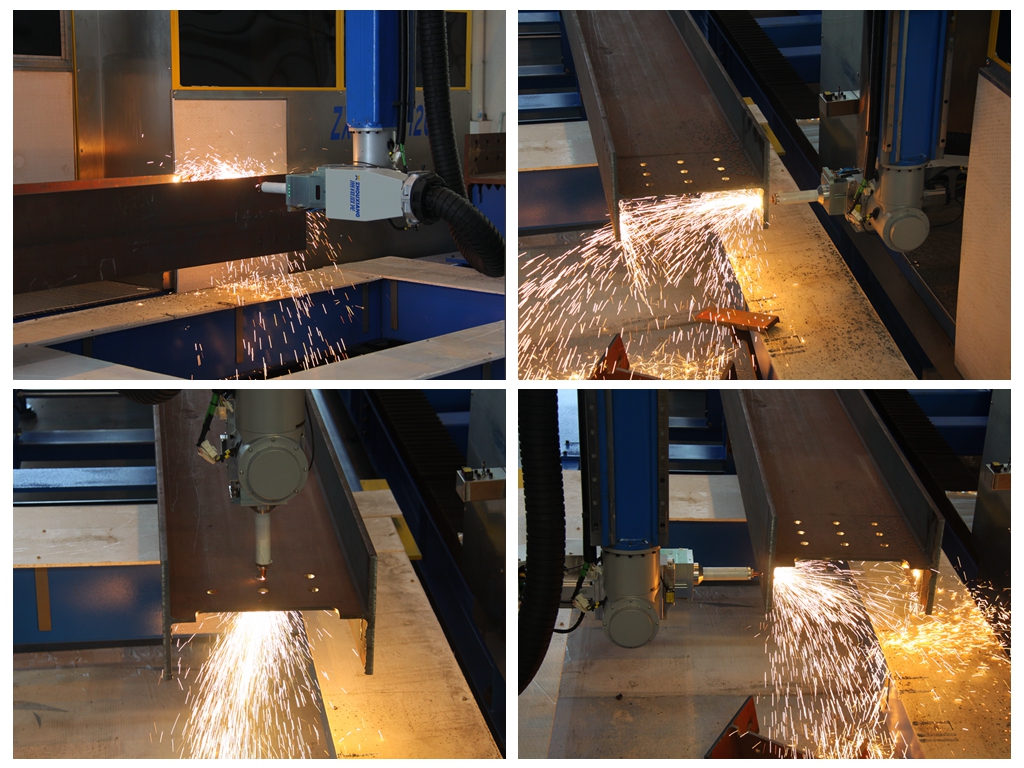

设备应用展示:

运行图

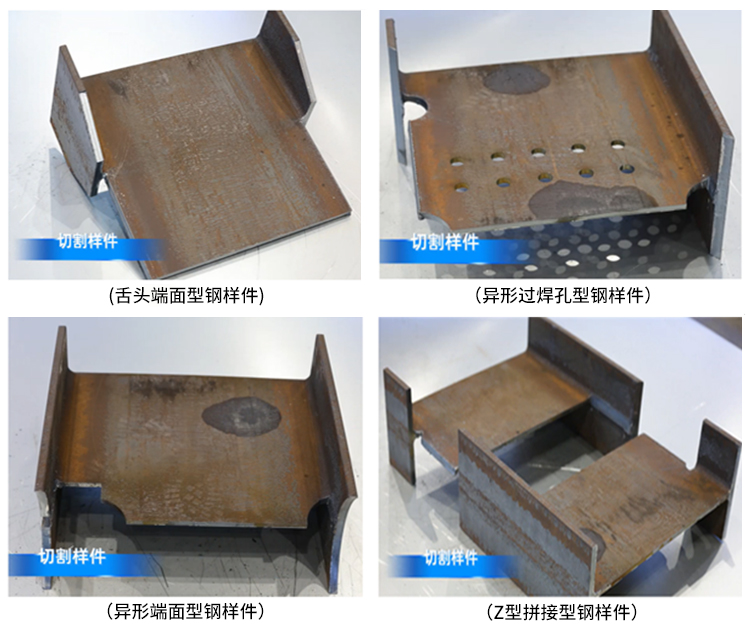

成品展示:

成品展示
